ড্রাই-টাইপ ট্রান্সফরমার: একটি বেছে নেওয়ার আগে আপনার কী জানা উচিত?

● 2026-07-31 ● - ● আমাকে একটি বার্তা ছেড়ে দিন

1. ড্রাই-টাইপ ট্রান্সফরমার কি?

ক শুকনো ধরনের ট্রান্সফরমার একটি স্থির বৈদ্যুতিক ডিভাইস যা নিরোধক বা শীতল করার জন্য তরল (তেল) ব্যবহার না করেই ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন দ্বারা শক্তি স্থানান্তর করে। পরিবর্তে, এর কোর এবং উইন্ডিংগুলি ইপোক্সি বা পলিয়েস্টার রজনের মতো কঠিন নিরোধক পদার্থে আবদ্ধ থাকে এবং তাপ প্রাকৃতিক বা জোরপূর্বক বায়ু সঞ্চালনের মাধ্যমে বিলুপ্ত হয়।

এই নকশাটি তেলের ফাঁস এবং আগুনের ঝুঁকি সম্পূর্ণভাবে দূর করে, ড্রাই-টাইপ ট্রান্সফরমারগুলিকে অভ্যন্তরীণ স্থাপনা, ঘন দখলকৃত ভবন এবং পরিবেশগতভাবে সংবেদনশীল এলাকার জন্য পছন্দের পছন্দ করে তোলে।

2. মূল সুবিধা এবং সাধারণ অ্যাপ্লিকেশন

সুবিধা	ব্যাখ্যা
অগ্নি নিরাপত্তা	কোন দাহ্য তরল নেই - আগুনের ঝুঁকি ব্যাপকভাবে কমে গেছে। এমনকি ত্রুটির পরিস্থিতিতে, উপকরণগুলি স্ব-নির্বাপক।
পরিবেশগত বন্ধুত্ব	কোন তেলের ছিটা, কোন মাটি বা ভূগর্ভস্থ জল দূষণ. তেল ধারণ পিট জন্য প্রয়োজন নেই.
কম রক্ষণাবেক্ষণ	কোন তেল পরীক্ষা, ফিল্টারিং, বা প্রতিস্থাপন. রুটিন কাজ প্রধানত পরিষ্কার এবং চাক্ষুষ পরিদর্শন. 40% পর্যন্ত রক্ষণাবেক্ষণ খরচ সঞ্চয় রিপোর্ট করা হয়েছে.
নমনীয় ইনস্টলেশন	কমপ্যাক্ট ফুটপ্রিন্ট লোড সেন্টারের কাছাকাছি ইনস্টলেশনের অনুমতি দেয় (যেমন বেসমেন্ট, মেঝে) - তারের খরচ এবং লাইন লস হ্রাস করে।

সাধারণ অ্যাপ্লিকেশন:

হাসপাতাল, ডেটা সেন্টার, উঁচু ভবন
শিল্প উদ্ভিদ (রাসায়নিক, টেক্সটাইল, খনি)
পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থা (অনশোর বায়ু, সৌর)
সামুদ্রিক এবং অফশোর প্ল্যাটফর্ম (উপযুক্ত ঘের সহ)
মনে রাখতে সীমাবদ্ধতা:
তেল-ভরা ট্রান্সফরমারের তুলনায় উচ্চ প্রাথমিক খরচ
নিম্ন তাপ অপচয় দক্ষতা - সাধারণত স্ট্যান্ডার্ড ডিজাইনে ~2,000 kVA এর নিচে রেটিং সীমাবদ্ধ
কিছু ক্ষেত্রে সামান্য উচ্চ শ্রবণযোগ্য শব্দ

3. দুটি প্রধান প্রকার: VPI বনাম কাস্ট কয়েল

টাইপ	প্রক্রিয়া	বৈশিষ্ট্য	জন্য সেরা উপযুক্ত
VPI (ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন)	উইন্ডিংগুলি ভ্যাকুয়াম এবং চাপের অধীনে বার্নিশ বা রজন দিয়ে গর্ভধারণ করা হয়, তারপর নিরাময় করা হয়।	খরচ-কার্যকর, ভাল অস্তরক শক্তি, বহুমুখী নকশা।	স্ট্যান্ডার্ড শিল্প এবং বাণিজ্যিক ভবন; সাধারণ-উদ্দেশ্য অভ্যন্তরীণ ব্যবহার।

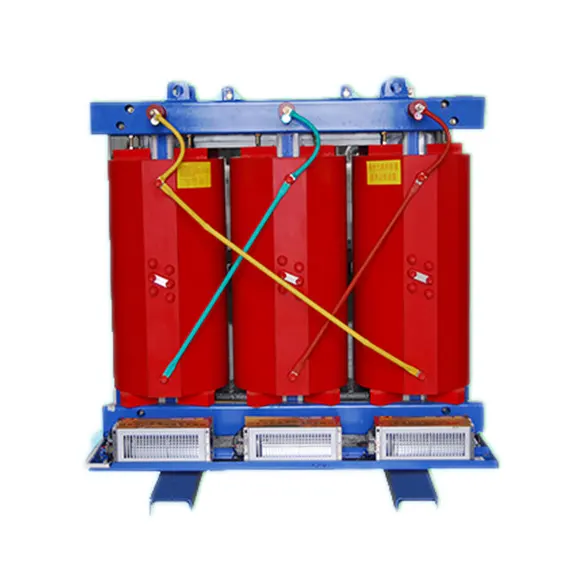

কাস্ট কয়েল	উইন্ডিংগুলি একটি ছাঁচে ইপোক্সি রজনে সম্পূর্ণরূপে আবদ্ধ থাকে, একটি কঠিন ব্লক তৈরি করে।	আর্দ্রতা, ধুলো, লবণ স্প্রে, এবং রাসায়নিকের বিরুদ্ধে সর্বোচ্চ সুরক্ষা। চমৎকার যান্ত্রিক শক্তি এবং শর্ট-সার্কিট সহ্য করার ক্ষমতা।	কঠোর পরিবেশ: অফশোর, টানেল, সামুদ্রিক জাহাজ, রাসায়নিক উদ্ভিদ, ইস্পাত মিল।

নির্বাচনের পরামর্শ: যদি আপনার সাইটে উচ্চ আর্দ্রতা, ক্ষয়কারী গ্যাস বা ঘন ঘন ধোয়া হয়, তাহলে কাস্ট কয়েল বেছে নিন। পরিষ্কার, শুষ্ক অন্দর পরিবেশের জন্য, VPI সর্বোত্তম মান প্রদান করে।

4. মূল নির্বাচন পরামিতি

আপনি একটি ট্রান্সফরমার নির্দিষ্ট করার আগে এই অধিকার পান.

প্যারামিটার	কি এটা মানে	ব্যবহারিক পরামর্শ
রেটেড ক্ষমতা (kVA)	ট্রান্সফরমারটি সর্বাধিক আপাত শক্তি সরবরাহ করতে পারে।	ভবিষ্যতে লোড বৃদ্ধির জন্য 20-25% মার্জিন যোগ করুন। সাধারণ আকার: 100, 250, 500, 1000, 2000 kVA।
ভোল্টেজ রেটিং	প্রাথমিক (HV) এবং মাধ্যমিক (LV) ভোল্টেজ।	মিল ইউটিলিটি এবং লোড প্রয়োজনীয়তা (যেমন 10 kV / 0.4 kV)। ভোল্টেজ ওঠানামার জন্য ট্যাপ-চেঞ্জার পরিসীমা পরীক্ষা করুন।
নিরোধক ক্লাস	সর্বোচ্চ অনুমোদিত তাপমাত্রা বৃদ্ধি সংজ্ঞায়িত করে।	ক্লাস F (155°C) এবং Class H (180°C) সবচেয়ে সাধারণ। উচ্চ পরিবেষ্টিত তাপমাত্রা বা ঘন ঘন ওভারলোডের জন্য ক্লাস H ব্যবহার করুন।
প্রবেশ সুরক্ষা (আইপি)	ধুলো এবং জল প্রতিরোধের.	IP20 – স্ট্যান্ডার্ড ইনডোর। IP23 বা উচ্চতর - আউটডোর, আধা-আউটডোর বা ফোঁটা জল/হালকা স্প্রে সহ এলাকা।
কুলিং পদ্ধতি	AN = স্ব-শীতল (প্রাকৃতিক বায়ু); AF = জোরপূর্বক বায়ু (পাখা)।	AF উল্লেখযোগ্যভাবে আউটপুট ক্ষমতা বৃদ্ধি করে। নিশ্চিত করুন যে বায়ু গ্রহণ / নিষ্কাশন কখনই অবরুদ্ধ না হয়।
ইম্পিডেন্স ভোল্টেজ (Z%)	শর্ট সার্কিট কারেন্ট এবং ভোল্টেজ নিয়ন্ত্রণকে প্রভাবিত করে।	স্ট্যান্ডার্ড মান সুরক্ষা ডিভাইসের সাথে সমন্বয় করে। মিলের জন্য আপনার সিস্টেম ডিজাইনারের সাথে পরামর্শ করুন।

5. ইন্সটলেশন ও কমিশনিং অ্যাসেনশিয়াল

একটি ভাল ট্রান্সফরমার অকালে ব্যর্থ হতে পারে যদি ইনস্টলেশনটি ঢালু হয়। এই সমালোচনামূলক পয়েন্ট অনুসরণ করুন.

অবস্থান ও ক্লিয়ারেন্স

একটি শুষ্ক, ভাল বায়ুচলাচল এলাকায় ইনস্টল করুন – ক্ষয়কারী গ্যাস, ফোঁটা ফোঁটা জল এবং বন্যার ঝুঁকি থেকে মুক্ত।
বায়ু সঞ্চালনের জন্য ঘেরের চারপাশে কমপক্ষে 12-18 ইঞ্চি (30-45 সেমি) ক্লিয়ারেন্স বজায় রাখুন।

ফাউন্ডেশন এবং মাউন্টিং

একটি লেভেলে রাখুন, কম্পন-প্রতিরোধী ভিত্তি যা সম্পূর্ণ ওজন সমর্থন করতে পারে।
মেঝে অনুরণন সম্ভব হলে কম্পন-বিরোধী প্যাড ব্যবহার করুন।

বৈদ্যুতিক সংযোগ - করণীয়

টার্মিনালগুলিতে নমনীয় তামা/আলু লিঙ্কগুলি ব্যবহার করুন - এটি বুশিংয়ের উপর টানতে যান্ত্রিক চাপকে বাধা দেয়।
ম্যানুয়ালটিতে উল্লেখ করা টর্ক মানগুলির সাথে সমস্ত বোল্ট করা সংযোগগুলিকে শক্ত করুন৷ অতিরিক্ত শক্ত করা থ্রেডের ক্ষতি করতে পারে; আন্ডার-টাইনিং হট স্পট সৃষ্টি করে।
আর্থিং: স্টেশন আর্থ গ্রিডে ঘের এবং নিরপেক্ষ বিন্দু উভয়কে শক্তভাবে সংযুক্ত করুন।

প্রি-কমিশনিং চেক

ইনসুলেশন রেজিস্ট্যান্স টেস্ট: একটি মেগোহমিটার ব্যবহার করুন (500 V বা 1000 V স্কেল)। ন্যূনতম গ্রহণযোগ্য মান: 2 MΩ প্রতি kV রেট করা ভোল্টেজ। কম হলে, শক্তি দেওয়ার আগে উইন্ডিংগুলি শুকিয়ে নিন।
সমস্ত অভ্যন্তরীণ সমাপ্তি নেমপ্লেট ডায়াগ্রামের সাথে মেলে তা যাচাই করুন।
লাইভ হওয়ার আগে ফ্যান অপারেশন এবং থার্মোস্ট্যাট/থার্মিস্টর অ্যালার্ম পরীক্ষা করুন।

6. দৈনিক অপারেশন এবং রক্ষণাবেক্ষণ - আসল কাজ

মনে রাখবেন: কম রক্ষণাবেক্ষণ মানে রক্ষণাবেক্ষণ না করা নয়। একটু যত্ন 20-30 বছরের পরিষেবা জীবনের দিকে অনেক দূর এগিয়ে যায়।

পরিষ্কার করা - #1 অগ্রাধিকার

ধুলো জমে শুষ্ক ধরনের ট্রান্সফরমারগুলির একমাত্র সবচেয়ে বড় শত্রু। এটি তাপকে আটকে রাখে, আংশিক স্রাবকে উৎসাহিত করে এবং অস্তরক শক্তি হ্রাস করে।

বছরে অন্তত একবার পরিষ্কার করুন – প্রায়ই ধুলোবালি বা শিল্প এলাকায়।
একটি নন-মেটালিক অগ্রভাগ সহ একটি ভ্যাকুয়াম ক্লিনার ব্যবহার করুন, অথবা <25 psi (170 kPa) এ শুষ্ক সংকুচিত বাতাস ব্যবহার করুন – কখনোই উচ্চ চাপ ব্যবহার করবেন না, যা অন্তরণকে ক্ষতিগ্রস্ত করতে পারে বা ধুলোকে আরও গভীরে জোর করতে পারে।

ভিজ্যুয়াল এবং যান্ত্রিক পরিদর্শন (প্রতি 6-12 মাসে)

কি চেক করতে হবে	কি জন্য তাকান
সংযোগ	বিবর্ণতা, কালো হয়ে যাওয়া বা গলে যাওয়া – অতিরিক্ত গরম হওয়ার লক্ষণ।
উইন্ডিং এবং কোর	নিরোধক পৃষ্ঠে ফাটল, ট্র্যাকিং চিহ্ন বা ধুলো সেতু।
শব্দ স্তর	যেকোনো অস্বাভাবিক গুনগুন বা কর্কশ ("সিজলিং") আলগা ল্যামিনেশন বা আংশিক স্রাব নির্দেশ করতে পারে।
ভক্ত এবং নিয়ন্ত্রণ	ফ্যান ব্লেড পরিষ্কার এবং অবাধে বাঁক; তাপমাত্রা লোডের সাথে সামঞ্জস্যপূর্ণ প্রদর্শন করে।

অন্তরণ পর্যবেক্ষণ

প্রতি বছর (বা বড় কাজের পরে) অন্তরণ প্রতিরোধের মান রেকর্ড করুন।
পূর্ববর্তী রিডিংগুলির সাথে তুলনা করুন - একটি ধারাবাহিক নিম্নগামী প্রবণতা হল একটি সতর্কতা সংকেত এমনকি যদি পরম মান এখনও ন্যূনতম থেকে উপরে থাকে।

7. সাধারণ ত্রুটি এবং ব্যবহারিক প্রতিকার

উপসর্গ	সবচেয়ে সম্ভাবনাময় কারণ	তাৎক্ষণিক ব্যবস্থা
অতিরিক্ত তাপমাত্রার অ্যালার্ম	ধুলো বাধা, ফ্যান ব্যর্থতা, বা ওভারলোড	পরিষ্কার windings; ফ্যান মোটর চেক করুন; লোড কমাতে বা বায়ুচলাচল উন্নত।
আংশিক স্রাব শব্দ	আর্দ্রতা প্রবেশ বা পৃষ্ঠ দূষণ	শুকিয়ে নিন (উষ্ণ-বাতাস সঞ্চালন) এবং পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন।
ওভারকারেন্টে ট্রিপিং	বাহ্যিক ফল্ট বা অভ্যন্তরীণ বায়ু সংক্ষিপ্ত	বিচ্ছিন্ন করা; ঘুর প্রতিরোধের এবং টার্ন-অনুপাত পরীক্ষা সঞ্চালন. প্রস্তুতকারকের সাথে পরামর্শ করুন।
ভারসাম্যহীন ভোল্টেজ	আলগা সংযোগ বা ট্যাপ চেঞ্জার সমস্যা	সমস্ত টার্মিনাল চেক করুন; অনুশীলন করুন এবং ট্যাপ-চেঞ্জার অবস্থান যাচাই করুন।

8. দ্রুত রেফারেন্স - নির্বাচন চেকলিস্ট

☐ লোড গণনা + 20‑25% মার্জিন
☐ ভোল্টেজ রেটিং সিস্টেমের সাথে মেলে
☐ অন্তরণ শ্রেণী – F বা H, পরিবেষ্টনের উপর ভিত্তি করে
☐ প্রকার – ভিপিআই (ক্লিন ইনডোর) বনাম কাস্ট কয়েল (কঠোর)
☐ আইপি রেটিং – IP20 (ইনডোর) / IP23+ (বাইরে/ভেজা)
☐ কুলিং - প্রাকৃতিক বা ফ্যান-সহায়তা
☐ ক্লিয়ারেন্স, ভেন্টিলেশন এবং মেঝে লোড যাচাই করা হয়েছে
☐ আর্থিং এবং টর্ক মান নথিভুক্ত

A শুকনো ধরনের ট্রান্সফরমারনিরাপত্তা, নির্ভরযোগ্যতা এবং পরিবেশগত সম্মতিতে একটি বিনিয়োগ। ক্ষেত্রটিতে এর সাফল্য নেমপ্লেটের উপর কম এবং তিনটি ব্যবহারিক পছন্দের উপর বেশি নির্ভর করে:

বাস্তবসম্মত মার্জিন এবং পরিবেশগত সুরক্ষা সহ নির্বাচন করুন।
যত্ন সহকারে ইনস্টল করুন - ভাল সংযোগ এবং ভাল বাতাস।
নিয়মিত পরিচ্ছন্নতা এবং প্রবণতা-ভিত্তিক পর্যবেক্ষণের সাথে বজায় রাখুন।

এই তিনটি জিনিস ভালভাবে করুন, এবং আপনার শুষ্ক-টাইপ ট্রান্সফরমার কয়েক দশকের ঝামেলা-মুক্ত পরিষেবা প্রদান করবে।
